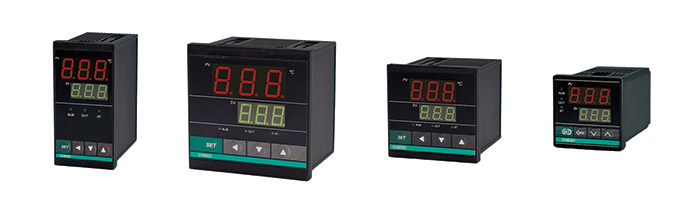

CHB系列智能温度控制器

作者:admin 来源: 日期:2013-05-25 13:37:34 人气: 标签:


概述
    CHB系列温度控制器仪表根据用户要求而设计的一款具有自整定功能的数字式温度控制仪。该仪表采用单片机为控制电路,SMT表面贴装技术,多重数字滤波等技术。仪表具有性能稳定,抗干扰能力强,控温迅速,响应快,超调小等特点。该系列仪表是取代国内大量使用指针表和模拟式仪表的理想替代品。

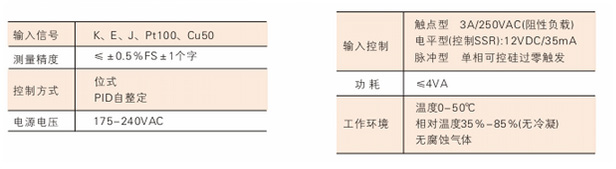

技术指标

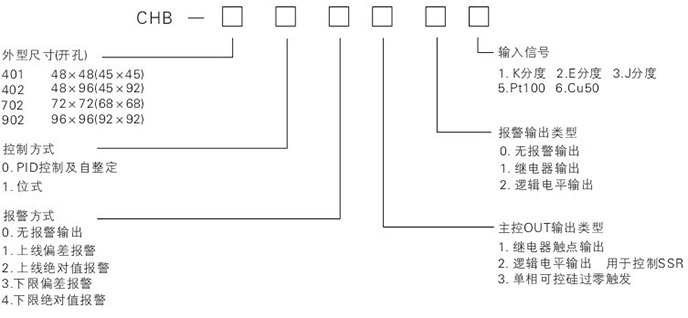

型号说明

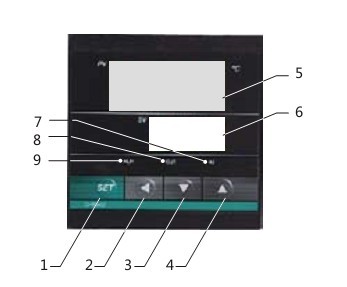

面板说明

    1. 设定键(SET)
    2. 移位键(
    3. 减值键(∨)
    4. 增值键(∧)
    5. 测量值显示单元(PV红色)
    6. 设定值显示单元(SV绿色)
    7. 自稳定指示 (AT绿色,工作时闪烁)
    8. 控制输出指示灯(OUT绿色,控制输出时点亮)
    9. 报警1指示灯(ALM1红色,控制输出时点亮)

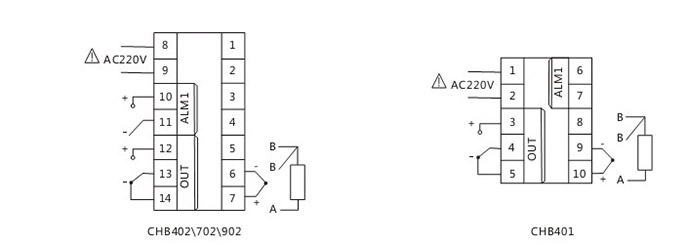

仪表接线图

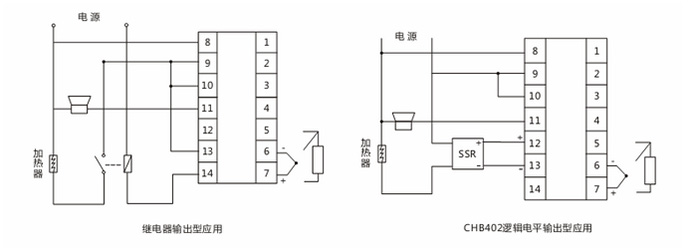

应用案例
